概要Outline
◆產品占位為11.0mmx11.5mm max.，高度13.0mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆最大工作頻率500kHz，用于Flyback拓?fù)浣Y(jié)構。
◆符合RoHS、低鹵素、無紅磷標準要求。

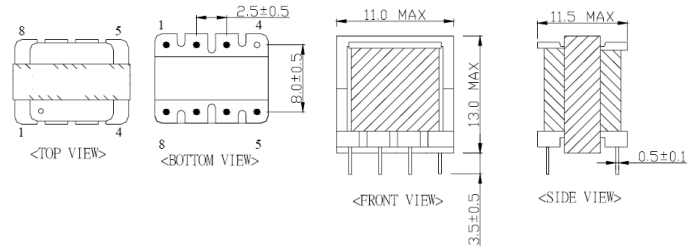

尺寸Dimension（mm）




*Pin長尺寸不包括錫尖。        *端子間距在底部測量。

電路Circuit                                                                    焊盤Pin Pads



產品規格Specifications

產品編號 Part NO.	電感量Inductance (5-7)@40kHz 1V	DC BIAS (5-7) 1.0A @40kHz 1V	D.C.R. (5-7)[MAX.]	Hi-Pot PRI.-SEC.
BCK-EE10-XXXXX	120uH±10%	L(0)*90% MIN.	350 mΩ	AC 1000V 3.0mA 60s
