概要Outline
◆產品占位為35.5mmx29.5mm max.，高度14.5mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。


特征Features
◆薄型結構。
◆功率因素改善用扼流線圈，飽和電流依賴于圈數和磁芯GAP。
◆符合RoHS、低鹵素、無紅磷標準要求。

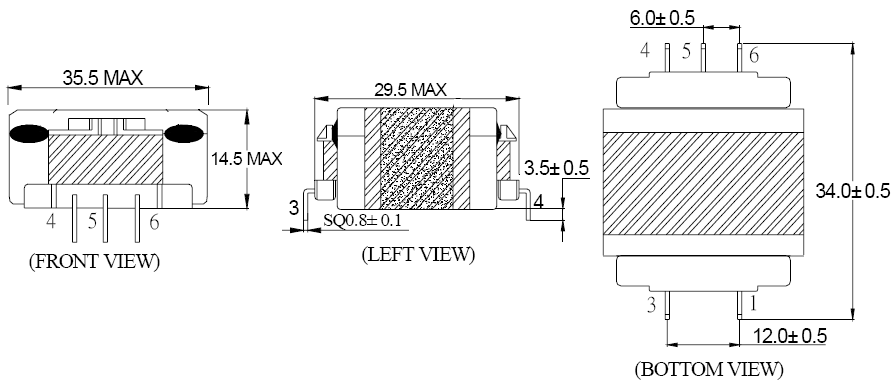

尺寸Dimension（mm）

*Pin長尺寸不包括錫尖。*端子間距在底部測量。


電路Circuit                    焊盤Pin Pads




規格Specifications

產品編號 PartNO.	電感量Inductance (1-3)@40kHz 1V	DC BIAS (-15%) @40kHz 1V	D.C.R. (1-3)[MAX.]	Hi-Pot COIL-CORE
LG-EIR32-XXXXX	200uH±10%	5A	90 mΩ	AC 500V 3mA 60s
