PQ3220
◆產品占位為35.0mmx38.0mm max.，高度23.0mm max.。
◆用于電視機、顯示器、辦公設備等內置開關電源。
◆除了此處顯示的標準版本參數外，也可依據您的要求設計定制。
特征Features
◆最大工作頻率500kHz，用于Flyback拓撲結構，可實現多組電壓輸出。
◆符合RoHS、低鹵素、無紅磷標準要求。

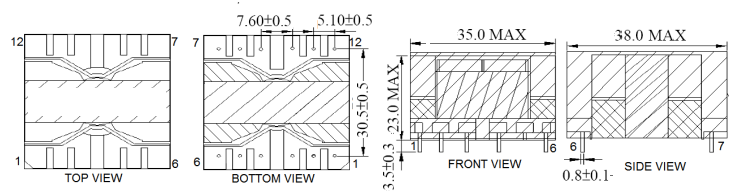

尺寸Dimension（mm）
*Pin長尺寸不包括錫尖。 *端子間距在底部測量。

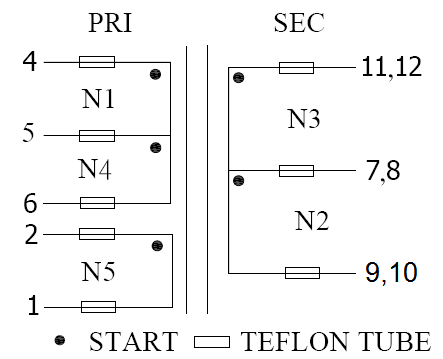

電路Circuit 焊盤Pin Pads
產品規格Specifications
產品編號 | 電感量Inductance | DC BIAS (4-6) | D.C.R. | Hi-Pot |
BCK-PQ32-XXXXX | 1000uH±10% | L(0)*90% MIN. | 430m Ω | AC 3750V |
